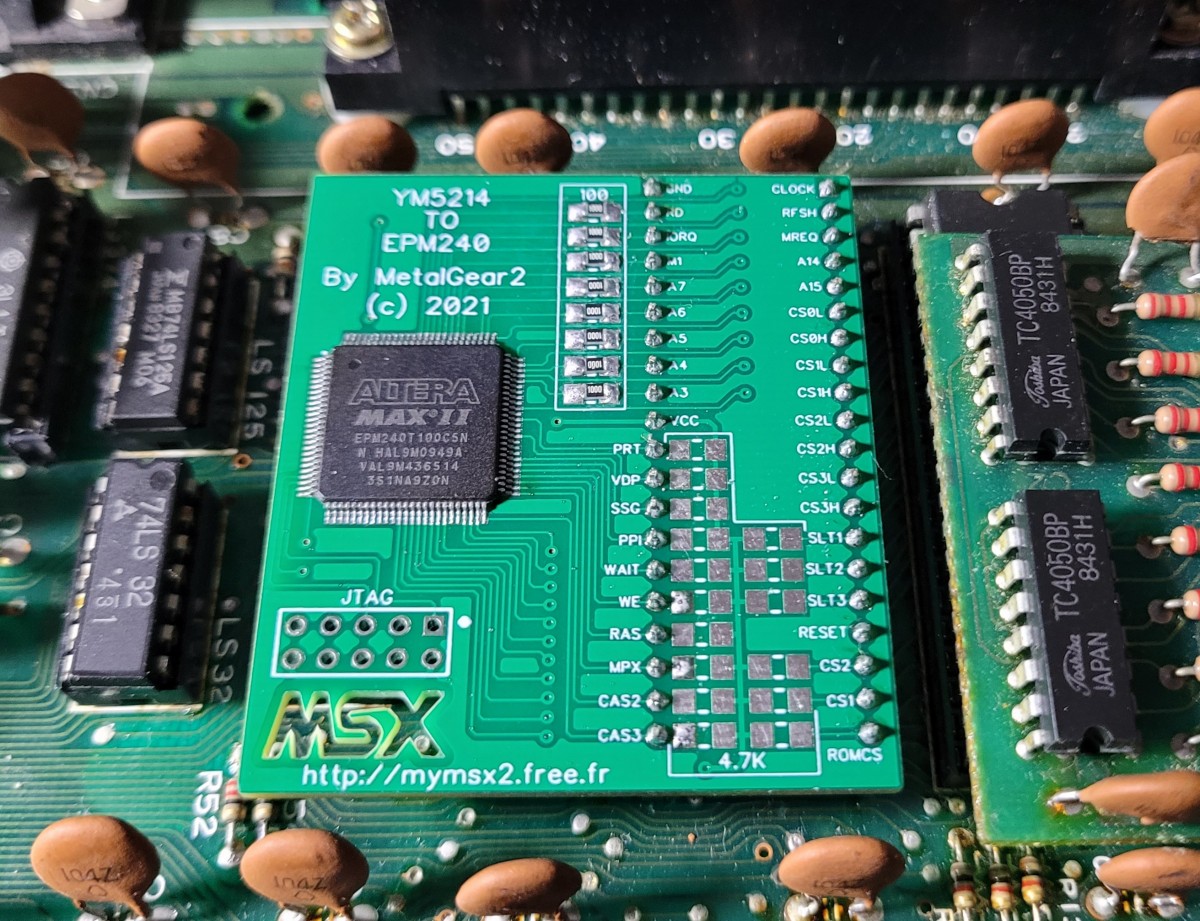

Мне удалось починить вусмерть убитый компьютер Yamaha CX5M с помощью специальной платы от MetalGear22. В компьютере погорело ОЗУ, часть логики, испорчен PSG, а также вышел из строя контроллер ОЗУ YM5214. Достать такой чип вообще не представляется возможным. Но был найден проект платы для эмуляции этого чипа. На этой плате установлен CPLD Альтера, больше 20 резисторов и 1117 конвертор напряжения в 3.3в для питания самого чипа. Прошивалось всё по JTAG прямо на работающей машине с помощью USB Blaster.
Плату мне подарил сам автор, комплектуху я заказал у китайцев, а собрал всё сам. В официальной продаже этих плат пока нет, но можно написать автору. Тема на английском форуме:
https://msx.org/forum/msx-talk/hardware/looking-for-ym5214-m...
